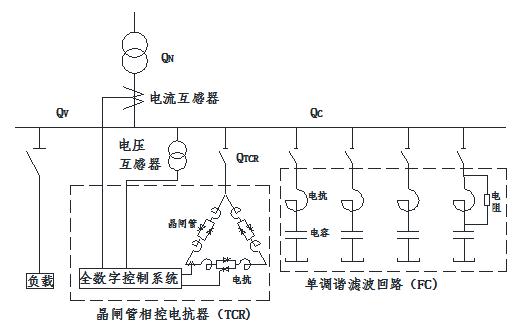

TCR型SVC的工作原理：當負荷變化時，電容與負載共同產生一個容性無功沖擊，這時用一個可調電抗（電感）來產生相對應的感性無功，抵消容性無功沖擊，這樣在負荷波動過程中，就可以保證系統無功接近于零。
性能特點：
快速響應：完全補償時間＜20ms；
效果顯著：PF≥0.98；
性能優越：連續、平滑、線性補償；
濾波效果：諧波治理到國標限值內；
電壓波動/閃邊：可有效的抑制電弧爐等沖擊性負荷引起的電壓波動和閃變，達到國標要求；
設備安全：閥組的均壓設計，BOD保護，微機保護等多重安全措施保證設備安全可靠運行。
